技术特性：    纵向  横向

许用压力MPa   0.4   0.4

许用温度℃    -20 ~ 165

换热面积m²     2 ~ 60

执行标准      HG/T3113-1998

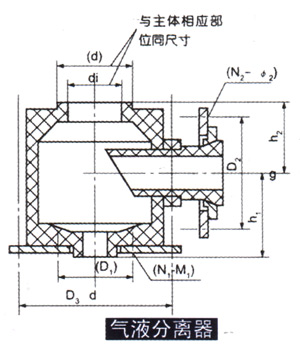

仙达牌YKA型圆块式石墨热交换器以圆柱 体型单元积木式叠装而成，结构强度高，石墨件间垫以四氟质或特种橡胶质等质 地密封件.密封可靠，设备导热效率高，耐温、抗冲击、耐压等性能优越。YKA型圆块孔式石墨换热器本型设备分成I型与II型，I型载热体切向进入换热块，相邻两块方向错开，纵向物料经短 通逐块再分配而紊流效应显著，下封头附 加气液分离的则成冷凝器，若上封头改成 蒸发室则形成蒸发器。YKA-II型载热体径 向进入换热块，壳体按外折流需要设置成多节，节间弹性密封件与YKA-1之弹簧起 力的热胀冷缩补偿作用。本型设备只许立式，用户自配支架安装使用。圆块孔式石墨换热器价格照片所示为加热器，图示为冷却器结构。

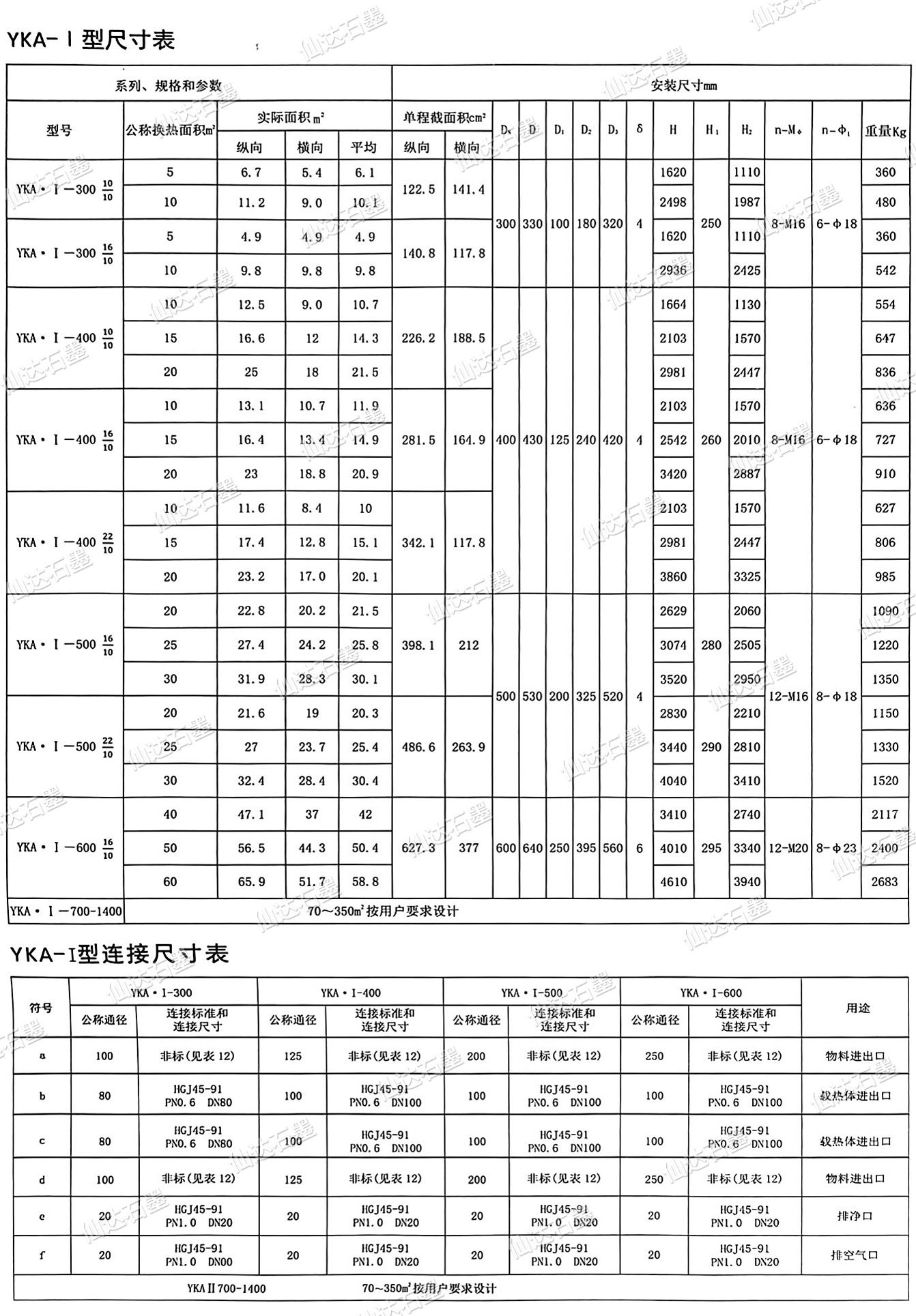

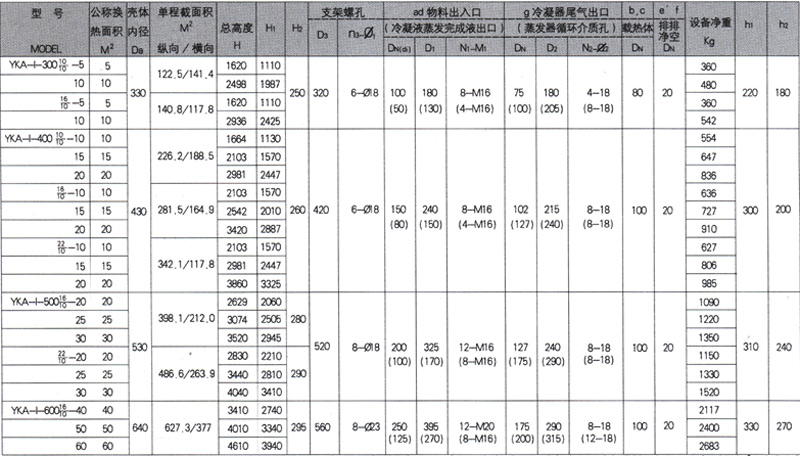

YKA-I[代替原 YKA(HG5-1320-80)]系列参数表

注：1.所有DN为HGJ45-91 PN1.OMPa之名义尺寸。2.原采用VKA(HG5-1320-80)系列仍可续订供货合同.尺寸照原系列不变.3.非标产品不受本表限制，本公司代设计.制造《lOO㎡/单台及满足特殊 工艺需要的各式YKA-I型石墨热交换器.
